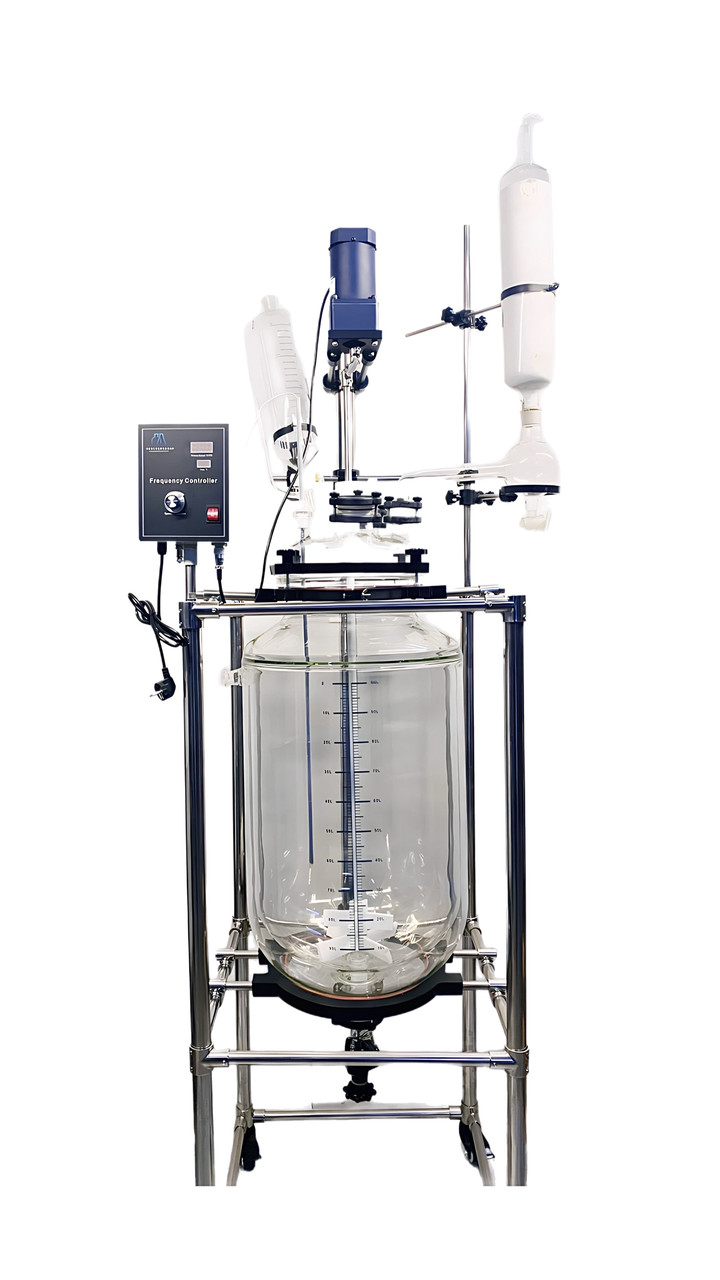

Скляний хімічний реактор на 100л з сорочкою

Скляний хімічний двошаровий реактор на 100 л з сорочкою

Скляний хімічний реактор — це універсальне та надійне обладнання для перемішування, екстракції, кристалізації, підбору технологічних умов та масштабування хімічних процесів. Реактор виготовлений із високоборосилікатного скла і призначений для лабораторного та дослідно-промислового застосування.

Установка оснащена електричною системою перемішування з постійною швидкістю, нагрівальною лазнею, а також системою конденсації та краплеутворення, що дозволяє ефективно проводити реакції як при атмосферному тиску, так і у вакуумних умовах.

Під час роботи нагрівальна лазня поступово передає тепло реакційній масі всередині реактора, забезпечуючи точний контроль температури процесу. При підключенні вакуумного насоса значно підвищується ефективність випаровування та видалення розчинників, що особливо важливо при концентруванні, перегонці та синтезі чутливих речовин.

Пари розчинника відводяться і охолоджуються в скляному конденсаційному змійовику (при підключенні циркуляційного охолоджувача), після чого конденсуються в рідину. Конденсат може:

• повертатися назад у реактор (режим рефлюксу),
• або відводитися та збиратися через клапан у нижній частині зворотного коліна.

Після завершення реакції готовий продукт вивантажується через бічний зливний патрубок, розташований в нижній частині реактора, що забезпечує швидкий і повний злив без залишку рідини.

Прозора скляна конструкція дозволяє візуально контролювати хід реакції на всіх етапах процесу.

Обладнання широко використовується в тонкій хімії, біофармацевтиці, науково-дослідних лабораторіях, освітніх установах та досвідчених виробництвах.

Для повноцінної роботи установка вимагає підключення вакуумного насоса, циркуляційного охолоджувача та інших допоміжних пристроїв (залежно від конфігурації).

Конструктивні та технічні особливості:

• Усі елементи, що контактують з продуктом, виготовлені з високоборосилікатного скла (коефіцієнт теплового розширення 3.3) і політетрафторетилену (PTFE). Матеріали хімічно інертні, стійкі до агресивних середовищ та забезпечують безпечну експлуатацію.
• Основна рама виконана з холоднокатаної сталі з антикорозійним полімерним покриттям та алюмінієвого сплаву, що забезпечує високу стійкість до корозії та окислення.
• Нагрівальна ванна виготовлена ​​з нержавіючої сталі, має компактну, міцну конструкцію і сучасний зовнішній вигляд.
• Зливний клапан зі скла та PTFE забезпечує боковий злив без залишку рідини і високу швидкість відбору продукту.
• Частотне регулювання швидкості перемішування, вибухозахищений перемикач та точне налаштування за допомогою поворотної ручки.
• Вибухозахищений цифровий блок управління з подвійним дисплеєм відображає швидкість перемішування і температуру продукту в реакторі.
• Цифрова індикація температури нагрівальної лазні.
• K-тип датчика на дні ванни та датчик з нержавіючої сталі забезпечують швидкий, точний та стабільний температурний контроль.
• Система перемішування оснащена керамічними підшипниками та механічними ущільненнями, що запобігає зносу валу, забезпечує високу термостійкість і надійну герметичність.
• Використовується датчик температури PT100 з нержавіючої сталі AISI 304, покритий прозорою PTFE-трубкою — подвійний антикорозійний захист.
• Серпоподібна мішалка:

вал - нержавіюча сталь AISI 304 в PTFE-оболонці;

опасть - нержавіюча сталь AISI 304 + PTFE.
Основа установки оснащена поворотними колесами з гальмами, що полегшує переміщення та експлуатацію обладнання.

Переваги:

• створення стійкого та стабільного режиму проведення реакції;
• високі енергетичні показники;
• мінімальна вартість реактора;
• простота роботи та ремонту.

Технічні характеристики:

• Об'єм реактора: 100 л, циліндричний
• Внутрішній діаметр: Ø465 мм
• Внутрішня довжина: 696 мм
• Об'єм сорочки: 20 л
• Напруга: 220 В / 110 В
• Потужність двигуна мішалки: 200 Вт (1/3 HP)
• Швидкість перемішування: 0–450 об/хв
• Температура реактора: –80…+250 °C
• Точність температури: ±1 °C
• Вакуум: 0,098 МПа

Конструкція:

• Кришка реактора: Ø340 мм, 6 портів
• Вал мішалки: Ø17 × 1000 мм
• Лопать мішалки: Ø240 мм
• Конденсер: Ø120 × 600 мм, нижнє з'єднання: фланець Ø60 мм
• Зворотне коліно (Return elbow): верхній фланець Ø60, кульовий клапан 50 #, нижня частина - скляна приймальна пляшка 10 л
• Воронка постійного тиску: 2 л, верхнє з'єднання 29 #, нижнє з'єднання 40 зі стопором
• Крапельна пляшка (заміна воронки) -
• Порт скидання тиску: 34# вентиляційна насадка, з'єднання пагода Ø12 мм
• Порт завантаження твердих речовин: фланець Ø80 мм, ущільнення PTFE
• Вакуумний штуцер: пагода Ø12 мм
• Патрубки циркуляції конденсера: пагода Ø15 мм

Габарити та маса:

• Розмір установки: 950 × 750 × 2390 мм
• Маса нетто: 110 кг
• Розмір упаковки (Packing Size): 1650 × 960 × 1000 мм
• Висота від підлоги: 350 мм
